Een weerstandsbelastingbank test het werkelijke vermogen (kW) bij een vermogensfactor van 1,0. Die eenheidswaarde, een vermogensfactor van 1, betekent dat de belasting alleen werkelijk vermogen verbruikt. Een reactieve belastingbank test reactief vermogen (kVAR) door inductieve of capacitieve belastingen te simuleren, vaak bij een vermogensfactor van 0,8. Deze belastingbanken dienen verschillende doelen, en het onderscheid is belangrijk voor iedereen die belastingbanktests uitvoert op generatoren, UPS-systemen of andere vermogensapparatuur. Het verkeerde type laat apparatuur onvoldoende getest achter of leidt tot misleidende resultaten. Een reactieve belasting belast de spanningsregulering en excitatiesystemen; een weerstandseenheid kan dat niet. Technici die deze stap overslaan, riskeren verspilde testtijd en een vals vertrouwen in de apparatuur.

Belangrijkste punten

• Een weerstandsbelastingbank test het werkelijke vermogen (kW) bij een vermogensfactor van 1,0 en simuleert belastingen zoals verlichting en verwarmingen.
• Een reactieve belastingbank test reactief vermogen (kVAR) bij een vermogensfactor van 0,8 en simuleert motoren en transformatoren.
• Weerstandsbelastingbanken zijn geschikt voor routinematig onderhoud van generatoren en het voorkomen van nat opstapelen (wet stacking).
• Reactieve belastingbanken zijn essentieel voor het testen van spanningsregulering en excitatiesystemen in kritieke systemen.
• Gecombineerde belastingbanken zorgen voor de meest realistische test door zowel reële als reactieve belastingen tegelijkertijd toe te passen.

Wat is een belastingbank?

Een belastingbank is een apparaat dat een gecontroleerde, kunstmatige elektrische belasting toepast op een stroombron. Ingenieurs gebruiken deze om capaciteit, prestaties en betrouwbaarheid te verifiëren zonder de apparatuur aan te sluiten op een actieve faciliteitsbelasting. Het apparaat absorbeert de energie die de bron produceert en voert deze af als warmte of een magnetisch veld. Met deze opstelling kunnen technici een generator of UPS-systeem op afroep naar het nominale vermogen duwen, op een veilige en herhaalbare manier.

Doel van het testen met belastingbanken

Het testen met een belastingbank bevestigt dat een stroombron zijn nominale capaciteit kan dragen en efficiënt kan werken. De test brengt operationele problemen aan het licht voordat ze zich voordoen in bedrijf. Een generator of UPS-systeem ziet zelden volledige of langdurige belasting tijdens normaal gebruik, waardoor verborgen fouten sluimerend aanwezig kunnen blijven totdat een stroomuitval ze blootlegt. Gecontroleerde belastingtests brengen die zwakke punten aan het licht.

De praktijk levert verschillende concrete voordelen op:

• Verifiëren dat een generator gedurende langere perioden vol vermogen behoudt, en niet alleen een start bij lichte belasting

• Het voorkomen van nat opstapelen (wet stacking) in dieseleenheden door onverbrande brandstof, koolstof en roet weg te branden

• Het tegelijkertijd belasten van spanningsregelaars, koeling, brandstoftoevoer en uitlaatsubsystemen

• Het bevestigen van de gereedheid voor bedrijfskritische locaties zoals datacenters en ziekenhuizen

• Voldoen aan de jaarlijkse testmandaten van NFPA 110 en verplichtingen op het gebied van verzekeringen of brandveiligheidsvoorschriften

Waarom het belastingtype belangrijk is

Weerstands- en reactieve belastingbankenzijn de twee belangrijkste methoden voor het testen van stand-by generator sets. Het gekozen type bepaalt wat de test daadwerkelijk bewijst. Een weerstandseenheid valideert reëel vermogen in kW. Een reactieve eenheid valideert schijnbaar vermogen in kVA en de respons van het systeem op ijlende stroom. Geen van beide vervangt de andere.

De testnauwkeurigheid hangt ook af van hoe de belasting wordt toegepast. Een gedegen plan doorloopt 25, 50, 75 en 100 procent van het nominale vermogen met verblijftijden op elk niveau. De procedures voor het testen van een aggregaat met een belastingbank moeten dit patroon volgen.

Het testen van stand-by aggregaten met een ohmse belasting bewijst de kW-capaciteit en het thermisch gedrag. Het belastingtesten van een aggregaat met een reactieve belasting bewijst de excitatiesysteem en spanningsregeling. Gecombineerde belastingbanken bewijzen beide tegelijk.

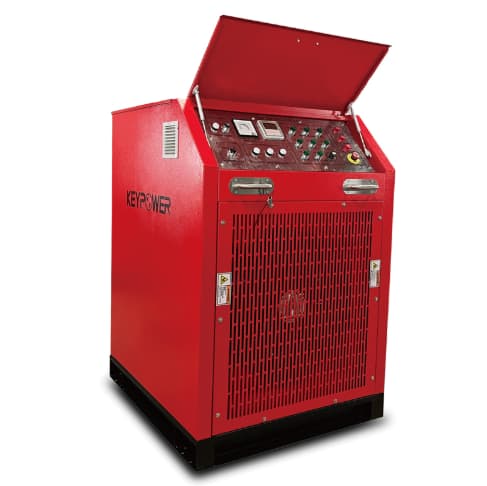

Wat is een ohmse belastingbank?

Een ohmse belastingbank zet elektrische energie om in hitte via vermogensweerstanden. Deze hitte voert af via lucht of water, met behulp van geforceerde middelen of convectie. De unit biedt een arbeidsfactor van 1,0 belasting en simuleert reëel stroomverbruik in kW. Ohmse belastingen verbruiken reëel vermogen zonder enige faseverschuiving. Deze eenvoud maakt het stroomverbruik makkelijker te berekenen en te beheren.

Hoe het werkt

De ohmse belastingbank gebruikt weerstandsbanken om stroom te trekken in fase met de spanning. Een arbeidsfactor van 1 betekent dat de belasting alleen reëel vermogen trekt. Zuivere ohmse belastingen, zoals gloeilampen en ohmse verwarmingselementen, gedragen zich op dezelfde manier. De bank doorloopt belastingniveaus om de stroombron te belasten. Technici bewaken spanning, stroom en temperatuur bij elke stap. De unit beoordeelt de kW-capaciteit en thermische prestaties. Het test geen effecten van reactief vermogen die de spanningsregeling en excitatiesystemen belasten.

Toepassingen van ohmse belastingbanken

Ohmse belastingbanken dienen verschillende testdoelen. Veelvoorkomende toepassingen zijn:

• Het testen van aggregaten op nominaal vermogen

• Het verifiëren van systeemprestaties na installatie

• Het uitvoeren van regelmatig onderhoud om natte opstopping (wet stacking) te voorkomen

Belastingbanktesten met een ohmse unit bevestigen de kW-capaciteit. Belastingbanken van dit type zijn geschikt voor routineonderhoudscontroles. Ohmse belastingbanktesten alleen laten reactieve effecten ongetest. Ingenieurs die volledige verificatie nodig hebben, koppelen belastingbanken voor volledige dekking.

Wat is een reactieve belastingsbank?

Een reactieve belastingsbank simuleert inductieve en/of capacitieve belastingen. Deze zet elektrische energie om in een magnetisch veld in plaats van warmte. Door dit gedrag kan het apparaat de kVA-capaciteit testen onder wisselende vermogensfactoren. De apparatuur reproduceert de faseverschuiving tussen spanning en stroom die echte magnetische apparaten creëren. Technici gebruiken dit om te verifiëren hoe een stroombron omgaat met stroom die niet gelijkluidend is met de spanning.

Hoe het werkt

Het apparaat combineert reactorspoelen en condensatorbanken om de stroom uit fase te verschuiven ten opzichte van de spanning. Inductieve elementen zorgen ervoor dat de stroom achterloopt op de spanning, terwijl capacitieve elementen ervoor zorgen dat deze voorloopt. De onderstaande tabel laat zien hoe elk type zich gedraagt.

Door resistieve, inductieve en capacitieve elementen te combineren, reproduceert de belastingsbank de complexe praktijkbelastingen die in elektrische systemen worden aangetroffen. Operators kunnen het apparaat instellen op inductieve (nachlaufende / achterlopende) of capacitieve (vorlaufende / voorlopende) vermogensfactoren. Deze flexibiliteit onderscheidt het testen met een reactieve belastingsbank van eenvoudige resistieve controles.

Toepassingen van reactieve belastingsbanken

Reactieve belastingsbanken repliceren een achterlopende of voorlopende vermogensfactor. Die capaciteit is cruciaal voor volledige motor- en dynamotests. De dynamo moet de spanning stabiel houden terwijl de stroom achterloopt, en alleen een reactieve belasting brengt een zwakke excitatierespons aan het licht. Het testen met een reactieve belastingsbank emuleert ook motorachtige belastingen en verifieert de vermogensfactor, wat belangrijk is voor de inbedrijfstelling van UPS-systemen en datacenters.

Een reactieve belastingsbank test een systeem niet op volle belasting op zichzelf. Het apparaat belast de reactieve kant van de prestaties, niet het volledige schijnbare vermogensbereik. Ingenieurs koppelen inductieve belastingsbanken of capacitieve belastingsbanken aan resistieve eenheden voor volledige dekking. Alleen gebruikt, bevestigen reactieve belastingsbanken de excitatie en spanningsregulering, maar laten ze de kW-capaciteit onbewezen.

Resistieve versus reactieve belastingsbanken: Belangrijkste verschillen

Vermogensfactor en belastingstimulatie

De duidelijkste scheiding tussen deze twee typen belastingsbanken zit in de vermogensfactor die ze presenteren. Een resistieve belastingsbank trekt stroom in fase met de spanning en heeft een vermogensfactor van 1. Die eenheidswaarde betekent dat het apparaat alleen reëel vermogen verbruikt, gemeten in kW. Een reactieve belastingsbank verschuift stroom uit fase en draait doorgaans op een achterlopende vermogensfactor van 0,8. Het apparaat verbruikt reactief vermogen, gemeten in kVAR, en belast het excitatiesysteem op een manier die een resistieve eenheid niet kan.

Dit verschil bepaalt wat elke test simuleert. Een resistieve belastingsbank mimiceert verlichting, verwarmingen en de eenheidscomponent van motorbelastingen. Een reactieve belastingsbank mimiceert motoren, transformatoren en andere magnetische apparaten. De vermogensfactor van het te testen systeem bepaalt daarom welk apparaat de waarheid vertelt over de prestaties.

Vergelijking van testcapaciteiten

De twee ontwerpen bewijzen verschillende dingen, en elk laat een hiaat achter dat de andere opvult. Het testen met een resistieve belastingsbank verifieert dat de generatorset een vermogen van 100% produceert bij een vermogensfactor van 1,0, waarmee wordt bevestigd dat de motor en het systeem de volledige belasting aankunnen zonder oververhitting. Het controleert ook olie-, brandstof- en kritieke motorsystemen, en brandt koolstofafzettingen weg om natte stapeling (wet stacking) te voorkomen. Typische testduur loopt op tot maximaal 8 uur, met 18–24 uur voor sommige overheids- en militaire vereisten.

Het testen met een reactieve belastingsbank meet de volledige kVA-typeplaatjeswaarde bij een vermogensfactor van 0,8. De reactieve belasting levert ongeveer 75% van de resistieve waarde en draait parallel aan de resistieve belastingsbank. Deze opstelling bevestigt de juiste kalibratie van lastverdeling en spanningsregelende systemen in parallelle installaties. Een resistief-reactieve 0,8pf-belastingsbank dekt daarom beide kanten tegelijk af.

De vergelijking legt de kernbeperking aan beide kanten bloot. Alleen resistief testen onthult niet hoe een systeem omgaat met reactief vermogen. Alleen reactief testen belast het systeem niet volledig met reëel vermogen. Reactieve belastingbanken kosten ook meer, dus engineers reserveren deze voor nieuwe installaties en kritieke noodstroomgeneratoren met grote motorbelastingen. Generator-kVA verslechtert zelden zodra dit is bewezen, wat rutinematige resistieve checks de praktische standaard maakt. Kortom, de keuze tussen resistief en reactief hangt af van de vraag of de test kW-capaciteit of kVA-gedrag bij een na Ylende belasting moet aantonen.

Gecombineerde belastingbanktests

Waarom realistische tests beide vereisen

Gecombineerde resistieve/reactieve belastingbanken passen reële en reactieve belasting samen toe. Deze combinatie levert de meest realistische simulatie van reële omstandigheden op. Belastingen in het veld bevinden zich zelden op een arbeidsfactor van één. Motoren, transformatoren en magnetische apparaten trekken stroom uit fase met de spanning. Een test die dit gedrag negeert, vertelt slechts het halve verhaal.

Een gecombineerde eenheid dicht dat gat. De apparatuur kan testen bij een arbeidsfactor die niet gelijk is aan één (nylend). Het kan ook de generatorset volledig testen op een kVA-vermogen van 100% op het naamplaatje. Weerstanden en inductoren schakelen onafhankelijk, zodat operators alleen resistief, alleen inductief of met een wisselende nylende arbeidsfactor kunnen testen. Capacitieve functies zijn ook beschikbaar indien gespecificeerd. Deze aanpak ondersteunt volledige motor- en alternator tests over het volledige schijnbare vermogensbereik.

De voordelen vallen uiteen in drie gebieden:

• Volledige arbeidsfactortests

• Realistische systeemvalidatie

• Naleving van internationale normen

Wanneer te kiezen voor een gecombineerde eenheid

Een gecombineerde resistieve en reactieve belastingbank is geschikt voor inbedrijfstelling en kritieke noodstroomsystemen. Nieuwe installaties met grote motorbelastingen vereisen bewijs van spanningsregulering onder nylende stroom. Locaties met parallelle generatoren vereisen een geverifieerde kVAR-verdeling. Gecombineerde resistieve / reactieve belastingbanken dekken beide behoeften in één testsessie.

Rutinematig onderhoud rechtvaardigt zelden de extra kosten. Een unit met alleen weerstanden kan koolstofverbranding en nat opstapelen goed aan. Engineers reserveren het testen van reactieve belastingbanken voor gevallen waarin de excitatierespons ertoe doet. Locaties die wisselende belastingprofielen verwachten, moeten de flexibiliteit van een gecombineerde unit afwegen. Door het onafhankelijk schakelen van weerstanden en inductoren kan één machine meerdere testplannen uitvoeren. Kopers moeten de vereiste arbeidsfactor, het kVA-bereik en de vraag of toekomstige projecten capacitieve capaciteit nodig hebben, bevestigen. Gecombineerde belastingbanken leveren vervolgens blijvende waarde op voor het hele wagenpark aan apparatuur.

Is een resistieve belastingbank voldoende?

Een resistieve belastingbank is voldoende voor kW-capaciteitscontroles. Het bewijst dat een generator reëel vermogen handhaaft en dat de motor-, koel- en brandstofsystemen standhouden onder thermische stress. Het laat effecten van reactief vermogen op spanningsregulering en excitatie-systemen ongetest. Dat gat is belangrijk telkens wanneer de locatie motoren, transformatoren of andere magnetische belastingen laat draaien.

Wat tests met alleen weerstanden missen

Testen met een resistieve belastingbank reproduceert reële vermogensbelastingen zoals verlichting en verwarmingselementen. Het reproduceert geen reactief vermogensgedrag. De generator ziet nooit nylende of voorlopende stroom, dus de reactie op beide omstandigheden blijft onbekend.

Zonder testen met een reactieve belastingbank wordt de eenheid nooit beoordeeld op haar nominale vermogensfactor. Efficiëntie-effecten die gekoppeld zijn aan de vermogensfactor blijven daardoor verborgen.

Risico's van onvolledige testen met belastingbanken

Onvolledige testen produceren misleidende geslaagde resultaten. Een eenheid kan schoon draaien bij een vermogensfactor van één en alsnog falen in de praktijk.

Spanningsstabiliteit bij nominale belasting duidt op de gezondheid van de alternator en de regelaar. Defecte regelaars of alternatorwikkelingen blijven ongediagnosticeerd wanneer het testen met de belastingbank de reactieve kant overslaat. Ook het gedrag bij belastingovergangen blijft onbevestigd. Operators gaan dan met een vals gevoel van zekerheid een stroomuitval tegemoet. Het koppelen van reactieve belastingbanken aan resistieve eenheden dicht dit gat.

Kiezen tussen resistieveof reactieve belastingbanken

De belastingbank afstemmen op uw apparatuur

De te testen apparatuur bepaalt het testdoel, en het doel bepaalt het type belastingbank. Een generator heeft bewijs nodig van kW-capaciteit en spanningsregulering. Een UPS-systeem heeft bewijs nodig van prestaties onder een vervormde, niet-lineaire belasting. Datacenters en telecomlocaties draaien vaak parallelle generators, wat reactieve lastverdeling aan de lijst toevoegt.

Resistieve belastingbanken zijn geschikt voor het testen van generatoren, UPS-systemen en routinematig onderhoud. Hun eenvoudige constructie houdt ze kosteneffectief voor preventief werk zoals het verbranden van koolstof. Reactieve belastingbanken leveren inductieve of capacitieve belastingen aan UPS-systemen, transformatoren en motoren. Teams kiezen hiervoor wanneer de vermogensfactor en het reactieve gedrag ertoe doen.

Een resistieve eenheid beoordeelt de kW-capaciteit van een generator. Een reactieve eenheid test de kVA-capaciteit onder variërende vermogensfactoren. Generatortesten profiteren daarom van reactieve capaciteit wanneer het gedrag van de vermogensfactor ertoe doet. Locaties met parallelle generatoren maken die capaciteit essentieel.

KEYPOWER laat zien hoe één enkele leverancier beide paden kan bestrijken. Het bedrijf, opgericht in 1998, exploiteert een fabriek van meer dan 66.000 vierkante meter met een jaarlijkse capaciteit van 5.000 eenheden. Het wereldwijde netwerk bestrijkt meer dan 100 landen en het bezit OEM-, CE- en ISO-certificering. KEYPOWER biedt belastingbanken in resistieve en inductieve typen aan, naast dieselgeneratoren van 6 kVA tot 4375 kVA, compatibel met Cummins, Perkins, MTU, Volvo en andere motormerken.

Vragen om te stellen voordat u koopt

Kopers moeten eerst de continue kW- en kVA-classificatie bevestigen. Vervolgens moeten ze het spannings- en frequentiebereik, de minimale belastingstapgrootte, de bedrijfscyclus, de koelmethode, de portabiliteit en de behoeften op het gebied van datalogging verifiëren. Deze details bepalen of de eenheid overeenkomt met het testplan zonder oververhitting of onderprestatie.

De vermogensfactor verdient zijn eigen reeks vragen. De meeste dieselgeneratoren hebben een nominale vermogensfactor (PF) van 0,8, en de relatie kW = kVA × PF rekent tussen de twee om. Laggende PF komt door inductieve belastingen zoals motoren en transformatoren, en generatoren verwerken dit efficiënt. Leidende PF komt door capacitieve belastingen zoals condensatorbanken en batterijen, en dit kan spanningsinstabiliteit veroorzaken. Kopers moeten het PF-type van de belasting bevestigen en een elektrotechnisch ingenieur raadplegen om een mismatch tussen het generatorvermogen en de aangesloten belasting te voorkomen.

Een korte checklist houdt het gesprek productief:

• Komt de kW/kVA-dekking overeen met de huidige testbehoeften, en kan deze worden uitgebreid?

• Is de eenheid ontworpen voor continu of intermitterend gebruik?

• Worden oververhittings-, overbelastings- en kortsluitingsbeveiligingen meegeleverd?

• Worden testrapporten, certificaten en handleidingen verstrekt?

• Is er ondersteuning beschikbaar voor koop, huur of uitbesteding?

Voor onderhoud aan generatoren is een resistieve belastingbank doorgaans de meest gebruikelijke keuze. Deze past werkelijk vermogen toe, verifieert de output onder belasting en ondersteunt thermische controles. Als de toepassing ook vermogensfactor- of UPS-validatie vereist, moeten kopers in plaats daarvan informeren naar een reactief of resistief-reactief model. Die enkele vraag scheidt een voldoende aankoop van de juiste aankoop.

Een resistieve belastingbank test werkelijk vermogen bij een vermogensfactor van 1,0. Een reactieve belastingbank test reactief vermogen bij een vermogensfactor van 0,8. Gecombineerde eenheden leveren de meest realistische simulatie.

De juiste keuze hangt af van de apparatuur en de testdoelstellingen. Een generator die alleen kW-verificatie nodig heeft, is mogelijk geschikt voor een resistieve eenheid. Kritieke systemen met grote motorbelastingen vereisen vaak ook reactieve belastingstesten.

Lezers moeten eerst hun toepassingsbehoeften beoordelen. Vervolgens kunnen ze een expert raadplegen om de juiste configuratie te bevestigen. Belastingbanken variëren in classificatie en vermogensfactor, dus deskundige begeleiding voorkomt een kostbare mismatch. Neem contact op met een gekwalificeerde leverancier voor een advies op maat.

Veelgestelde vragen

Welk type belastingbank is geschikt voor routinematig onderhoud van generatoren?

Een resistieve belastingbank past bij de meeste routinematige onderhoudswerkzaamheden. Deze past werkelijk vermogen toe bij een vermogensfactor van 1,0, verifieert de kW-output en verbrandt koolstofafzettingen die nat stapelen (wet stacking) veroorzaken. Teams reserveren reactieve tests voor inbedrijfstelling of locaties met grote motorbelastingen.

Kan een reactieve belastingbank een resistieve eenheid vervangen?

Nee. Een reactieve belastingbank belast de excitatiespanning en spanningsregulering bij een achterlopende arbeidsfactor, vaak 0,8. Deze past zelf geen volledige werkelijk vermogen belasting toe. Volledige verificatie vereist beide typen, hetzij als afzonderlijke eenheden, hetzij als één gecombineerde machine.

Welke arbeidsfactor moet een koper specificeren?

De meeste dieselgenerators hebben een typeplaatje met een vermogensclassificatie bij PF 0,8. Kopers moeten de belastingbank afstemmen op die classificatie en bevestigen of de locatie inductieve belastingen zoals motoren en transformatoren gebruikt. Een elektrotechnisch ingenieur kan de juiste configuratie bevestigen vóór aankoop.

Hoe ondersteunt het testen van belastingbanken de naleving van NFPA 110?

NFPA 110 vereist jaarlijkse tests van noodstroomvoorzieningssystemen. Belastingbanktests leveren de gecontroleerde, meetbare belasting die deze norm verwacht. Een resistieve eenheid dekt de kW-controles, en een gecombineerde eenheid voegt reactieve verificatie toe voor kritieke faciliteiten.

Levert KEYPOWER beide typen belastingbanken?

Ja. KEYPOWER biedt belastingbanken in resistieve en inductieve typen. Het bedrijf bouwt ook dieselgenerators van 6 kVA tot 4375 kVA, compatibel met Cummins, Perkins, MTU en Volvo motoren. Het wereldwijde netwerk bestrijkt meer dan 100 landen.
